Подсоедините мультиметр к выходу элемента контроля сгорания. Убедитесь, что ключ зажигания находится в положении Включено, чтобы обеспечить питание. При вращении двигателя измените настройки тестера на измерение напряжения.
Нормальные показания должны находиться в пределах 0,5-4,5 В. Если измеренное значение выходит за указанные рамки, либо отсутствует совсем, вероятна неисправность устройства или проводки. Проверьте подключение проводов, осмотрите их на наличие повреждений или коррозии.
При наличии стуков или шумов в работе мотора, проведите дополнительную диагностику. Подключите сканер и просмотрите коды ошибок. Сравните полученные данные с рекомендациями по ремонту, доступными в сервисной документации.
Используйте данные для принятия решений: замена или ремонт могут быть необходимы для обеспечения качественной работы силового агрегата.

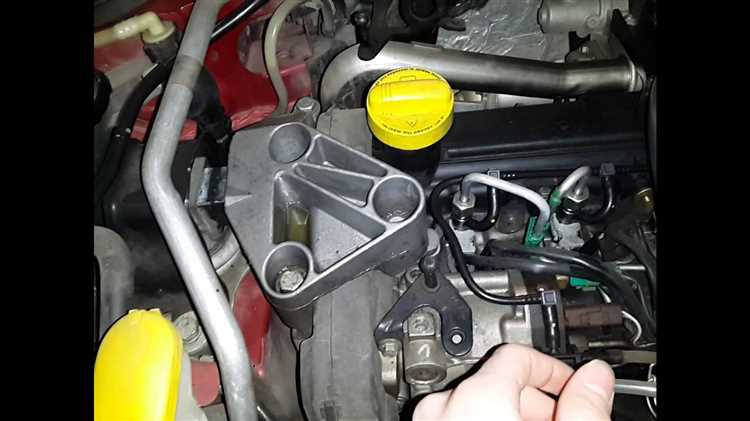

Определение местоположения сенсора на Renault Megane II
Сенсор, отвечающий за мониторинг процессов сгорания, расположен под капотом, ближе к двигателю. Для точного нахождения выполните следующие шаги:
- Откройте капот и установите его в вертикальное положение.
- Находясь перед автомобилем, посмотрите в область выпускного коллектора.
- Сенсор обычно прикреплен к блоку цилиндров с правой стороны.
- Обратите внимание на то, что он оснащен электрическим разъемом, доступ к которому находится сверху или с боковой стороны.
При необходимости удалите пластиковую защитную крышку для лучшего доступа. Убедитесь, что все действия проводятся с выключенным зажиганием и остывшим двигателем.
Стендовая установка показывает следующее:
| Элемент | Расположение |
|---|---|
| Сенсор | С правой стороны блока цилиндров, ниже выпускного коллектора |
| Электрический разъем | Сверху или сбоку сенсора |
С помощью указанных шагов можно легко идентифицировать нужный компонент для дальнейшей диагностики.
Оборудование для проверки детектора детонации
Для выполнения диагностики потребуется следующее оборудование:
- Мультиметр – универсальный инструмент, позволяющий измерять напряжение и сопротивление, что необходимо для проверки работы объектов.
- Сканер автомобиля – устройство для считывания кодов ошибок и параметров работы ЭБУ, помогает быстро выявить проблемы.
- Тестер датчиков – специализированный прибор для оценки состояния сенсоров. Выбор модели зависит от типа системы автомобиля.
- Осциллограф – для анализа сигнала на выходе сенсора, необходим для достижения наиболее точного результата.
- Ключи для демонтажа – набор инструментов для снятия частей кузова, если требуется доступ к модулю.
При использовании оборудования следуйте рекомендациям производителя и соблюдайте меры безопасности. Проверьте работоспособность приборов перед началом диагностики. Регулярные проверки и обслуживание помогут продлить срок службы комплектующих.
Снятие устройства с автомобиля
Перед тем как снять компонент, отсоедините клемму аккумулятора для предотвращения короткого замыкания. Важно использовать подходящий инструмент для выполнения работы. Потребуется ключ для откручивания болтов и отвертка для разъединения разъёмов.
Обратите внимание на расположение креплений. Сначала освобождайте проводку от зажимов, чтобы избежать её повреждения. Затем открутите крепёжные элементы, которые фиксируют устройство на автомобиле. Если крепления заржавели, воспользуйтесь проникающей смазкой для упрощения процесса.
Отсоедините все электрические разъёмы. Убедитесь, что все соединения аккуратно сняты, чтобы избежать повреждений. После этого аккуратно извлеките устройство, беря за основу его конструкцию, чтобы избежать поломки других деталей.
Проверьте целостность уплотнительных колец и при необходимости замените их. Убедитесь, что на месте старого компонента нет загрязнений, которые могут повлиять на работу нового устройства. Установка нового элемента производится в обратном порядке, следуя инструкциям для правильной фиксации и соединения проводов.
Визуальная диагностика устройства
Необходимо внимательно осмотреть корпус компонента на наличие трещин, вмятин или других механических повреждений. Обратить внимание на качество соединений и проводки. Изоляция должна быть целой, без изломов или обгоревших участков.
Проверить крепеж — элементы должны быть надежно фиксированы и не иметь признаков коррозии. Загрязнение или нагар на разъеме также указывают на возможные проблемы в работе.
Подключение должно быть плотным, без зазоров. Отсоединить и снова подключить разъем следует с осторожностью, чтобы избежать повреждения контактов. Осмотрите плату — отсутствуют ли признаки окисления или короткого замыкания.
Не пропустить и окружающую область, взгляните на элементы двигателя на предмет утечек жидкости, что может повлиять на работу устройства. Если имеются хоть незначительные повреждения или загрязнения, это может сказаться на функциональности компонента.
При обнаружении аномалий следует записать все данные и при необходимости произвести дополнительную диагностику с использованием специализированного оборудования.
Проверка сопротивления с помощью мультиметра
Для оценки работоспособности устройства, необходимо измерить его сопротивление. Подготовьте мультиметр, установив его в режим измерения сопротивления (Ом). Затем, следуйте следующим шагам:
- Отключите провода от устройства.
- Подсоедините щупы мультиметра к контактам, соответствующим выходному и входному соединениям.
Сравните полученное значение с нормами, указанными в документации. Значения сопротивления должны находиться в пределах:
| Параметр | Нормальное значение (Ом) |
|---|---|
| Сопротивление | От 1 до 5 |
Использование осциллографа для анализа сигнала датчика
Для диагностики работы устройства с помощью осциллографа необходимо подключить щупы инструментов к проводам сигнала и заземления. При включении зажигания осциллограф должен быть настроен на подходящие параметры времени и напряжения.
При исправном элементе ожидается периодический квадратный сигнал, который изменяется в зависимости от условий работы мотора. Отслеживайте изменения формата волн при изменении оборотов двигателя. Неправильный сигнал может указывать на неисправность в самой системе или проводке.
Корректно сконфигурированный осциллограф должен отображать четкие пики, где каждый пик соответствует рабочему циклу мотора. Примечательные характеристики сигнала помогут в выявлении проблем: искажения, отсутствие волн или нерегулярные пики могут сигнализировать о нарушениях.
После получения показаний проведите сопоставление с техническими спецификациями. Это поможет понять, соответствует ли сигнал нормам, установленным производителем. При необходимости выполните дополнительные тесты, чтобы исключить влияние других факторов.
Завершив анализ, полезно зафиксировать полученные данные для дальнейшего использования и сравнения в будущем. Это поможет отслеживать изменения в работе систем автомобиля и своевременно выявлять потенциальные неисправности.
Проверка подключения и разъемов устройства детонации
Обратите внимание на надежность подключения и состояние разъемов. Визуальный осмотр позволяет выявить механические повреждения или окисление контактов. Если соединения выглядят надежно, следует протестировать их с помощью мультиметра, установив прибор на режим проверки сопротивления.
- Отсоедините разъем от устройства.
- Сравните полученные значения с заводскими нормами в технической документации.
Важно убедиться, что нет обрывов проводов. Проверьте изоляцию на наличие трещин и оголенных участков. Если есть повреждения, замените провода на новые, чтобы избежать неправильной работы.
Также проверьте сам разъем на предмет коррозии или загрязнений:
- Очистите контакты специальным средством для контактов.
- Убедитесь, что после очистки соединение надежное и плотно фиксируется.
При наличии сомнений в работоспособности разъема, его следует заменить на новый. Это гарантирует надежную передачу сигнала и предотвратит возможные сбои в работе мотора.
Выявление ошибок в ЭБУ через диагностический сканер
При использовании диагностического сканера важно сосредоточиться на получении кодов ошибок, связанных с системой управления двигателем.
- Подключите сканер к диагностическому разъему автомобиля.
- Включите зажигание, но не запускайте двигатель.
- Выберите функцию считывания кодов ошибок в меню сканера.
- Сохраните и запишите все коды, которые появятся на экране.
Анализируйте значения, обращая внимание на коды, относящиеся к значениям:
- диспетчерская ошибка;
- неправильные параметры датчиков;
- сигнал отключения или обрыва цепи.
По возможности, сопоставьте коды с информацией из руководства по ремонту. Это даст представление о конкретных проблемах. Важно провести дополнительную диагностику, используя другие методы, чтобы подтвердить или опровергнуть полученные результаты.
После определения кода ошибки следует выполнить коррекцию, очистить память ЭБУ сканером и повторно протестировать систему для подтверждения устранения проблемы.
Сравнение показаний с эталонными значениями
Для точной диагностики и оценки работоспособности сенсора необходимо сравнить полученные результаты с эталонными значениями, указанными в технической документации автомобиля. Обычно параметры, соответствующие нормальному функционированию, составляют от 0,5 до 4,5 В. При проведении тестирования на холостом ходу результаты должны находиться в пределах 1,0-2,5 В.
При изменении оборотов двигателя следует наблюдать за изменениями выходного сигнала. Важно, чтобы показания менялись пропорционально: при увеличении оборотов значение должно возрастать до 4,5 В на максимальных RPM. Падение показаний ниже 0,5 В или отсутствие изменений с увеличением оборотов указывает на неисправность.
Работа устройства может также оцениваться по отклонениям сигналов при тестах на детонацию. Если показания отклонились от нормы во время нагрузки, это также может сигнализировать о проблемах. Для точной диагностики желательно пользоваться эталонными параметрами, указанными в сервиса мануале.
Документация для конкретной модели автомобиля предоставит все необходимое для правильного интерпретирования результатов. Сравнение фактических данных с эталонными значениями позволяет выявить неисправности и принять соответствующие меры для устранения проблем. Это ключевой этап в обеспечении надежной работы системы управления двигателем.
Замена устройства: когда и как?
Потребность в замене элемента возникает при выявлении неисправностей, которые не поддаются исправлению. Основные признаки: увеличение расхода топлива, потеря мощности, нестабильная работа двигателя. При появлении этих симптомов стоит рассмотреть установку нового устройства.
Удаление старого устройства включает в себя несколько этапов. Сначала отключите аккумулятор для предотвращения короткого замыкания. Затем снимите защитную крышку, если такая есть, и аккуратно отсоедините разъем, избегая повреждений.
После этого воспользуйтесь ключом необходимого размера для снятия крепежа устройства. Аккуратно поверните и извлеките старый элемент. Особенно важно обрабатывать соединения, чтобы избежать коррозии и повреждений в будущем.
Установка нового устройства требует внимательности. Прежде чем вставить новый элемент, убедитесь, что места установки чистые и свободные от см debris. Установите новый прибор в обратном порядке: сначала закрепите его, затем подключите разъем и, при наличии, установите защитную крышку.
Не забудьте вновь подключить аккумулятор. После завершения установки стоит запустить двигатель и удостовериться в корректной работе. При наличии проблем возможно потребуется повторная диагностика системы.
Следует помнить, что использование качественных запчастей увеличивает надежность и longevity вашего автомобиля.
Советы по профилактике неисправностей устройства
Регулярная очистка компонента от загрязнений и пыли увеличивает его срок службы, поэтому рекомендуется производить осмотр и при необходимости чистку.
Убедитесь, что соединения надежны. Проблемы с контактами могут вызвать ложные срабатывания или нестабильную работу, поэтому стоит периодически проверять целостность разъемов.
Следите за состоянием проводки, в том числе на наличие повреждений, изоляции и коррозии. Поврежденные провода могут привести к неправильным данным.
Используйте только качественные топливные добавки, чтобы исключить возможность образования отложений в системе, что может негативно сказаться на работе устройства.
Обратите внимание на общее состояние мотора и системы зажигания. Регулярное техническое обслуживание помогает избежать проблем, связанных с работой электроники.
После замены масла стоит проводить периодическую диагностику системы, чтобы убедиться в отсутствии сбоев и неисправностей.
При установке дополнительного оборудования следите за их совместимостью с существующими системами автомобиля, так как это может повлиять на работу электроники.

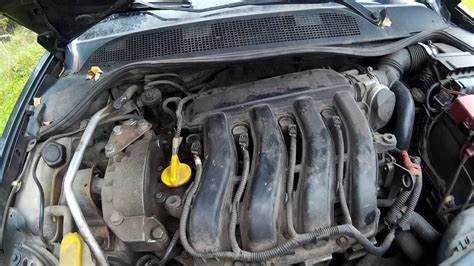

Частые ошибки при проверке детектора детонации
Неправильное подключение мультиметра приводит к неверным показаниям. Убедитесь, что контакты надежно закреплены. Часто игнорируется необходимость проверки состояния проводки, что также может вызвать сбои в работе устройства.
Некорректная интерпретация сигналов осциллограма является распространенной проблемой. При анализе формы сигнала важно учитывать возможные шумы и помехи, которые могут исказить результаты.
Пропуск тестирования разъемов и соединений часто приводит к неправильному выявлению неисправностей. Проверьте все соединения на наличие коррозии и механических повреждений.
Обращение к диагностическому сканеру без предварительной проверки других систем автомобиля может оставить неисправности незамеченными. Тщательный анализ всей системы управления двигателем необходим для точного выявления проблемы.
Заблуждение относительно необходимости замены устройства при обнаружении маломощных сигналов может значительно увеличить затраты. Рассмотрите возможность исправления проблем с проводкой или разъемами перед заменой.
Неверное выполнение визуальной диагностики может привести к пропуску мелких механических повреждений. Осмотрите устройство внимательно на наличие трещин, следов нагрева или других дефектов.
Отсутствие учета условий эксплуатации также является ошибкой. Следует учитывать температурные изменения и влияние окружающей среды на работу системы, что может повлиять на конечные результаты диагностики.
