Полный чертеж Ваз 2115 с описанием всех сторон и деталей автомобиля

Если вы ищете точные схемы модели, обратите внимание на особенности, такие как масштаб и детали. Убедитесь, что документация включает основные элементы: передний, боковой и задний ракурсы. Это позволит вам получить полное представление о конфигурации автомобиля.

Запланируйте использование: информация будет полезна для реставрации, технического обслуживания или тюнинга. Обратите внимание на размеры и углы, чтобы избежать ошибок при работе.

Ищите ангары и ресурсы, предлагающие CAD-файлы или аналогичные графические представления. Сравните чертежи с реальным автомобилем для точности. Если у вас есть доступ к оригинальным образцам, это значительно упростит процесс моделирования.

Внимательно изучайте части, такие как подвеска, капот и фары. Каждый элемент имеет свои особенности, и знание их поможет избежать проблем в будущем. Используйте такие чертежи как дорожную карту в своих проектах.

Общие характеристики автомобиля

Модель предлагает сочетание надежности и простоты в обслуживании, что делает её привлекательным выбором для многих водителей. Основные параметры следующие:

• Двигатель: объём 1.5 л, мощность 87 л.с.
• Трансмиссия: механическая, 5-ступенчатая; автоматическая версия отсутствует.
• Максимальная скорость: 170 км/ч.
• Разгон до 100 км/ч: около 10.5 секунд.
• Расход топлива: 7.5 л на 100 км в городском цикле, 5.5 л на трассе.

Габариты автомобиля:

• Длина: 4265 мм
• Ширина: 1670 мм
• Высота: 1420 мм
• Колёсная база: 2480 мм
• Дорожный просвет: 160 мм.

Технические особенности:

• Подвеска: передняя — Макферсон; задняя — полузависимая балка.
• Тормозная система: передние дисковые, задние барабанные.
• Колеса: стандартные 14-дюймовые.

Комплектация включает:

• Подушки безопасности для водителя и пассажира.
• Систему ABS в старших комплектациях.
• Электростеклоподъемники.
• Кондиционер (в более высоких версиях).

Эти характеристики делают автомобиль удобным и универсальным средством передвижения, подходящим как для городских условий, так и для длительных поездок. Учитывая невысокую стоимость обслуживания и запасные части, он остаётся востребованным среди автовладельцев.

Габаритные размеры и основные пропорции

Для понимания масштаба и дизайна автомобиля полезно учитывать его габариты. Экстерьер модели сочетает в себе современные линии и практичность.

Соотношения между этими величинами создают впечатляющий баланс. Длина превышает ширину, что придаёт стабильность и уверенность на дороге.

Следует также учитывать, что размеры кузова и колесной базы влияют на маневренность и комфорт. Оптимально подобранная база способствует хорошей управляемости в городе и на трассе.

Передний вид: детали и особенности дизайна

Решётка радиатора имеет прямоугольную форму и выполнена в черном или серебристом цвете, что делает её более заметной на фоне общего дизайна. Логотип производителя расположен в центре, усиливая визуальную привлекательность. По бокам решётки расположены воздухозаборники, способствующие улучшению аэродинамических характеристик.

Оптика включает в себя не только головные фары, но и противотуманные. Последние размещены ниже основного светового блока. Это решение не только повышает практичность, но и добавляет спортивный штрих к внешнему виду. Фары обладают стеклянными крышками, что обеспечивает хорошую светоотдачу и долговечность.

Капот имеет плавные линии, что делает его менее угловатым и более стильным. Это также способствует улучшению видимости для водителя. По бокам капота можно заметить характерные выштамповки, которые не только служат декоративным элементом, но и усиливают общую жёсткость конструкции.

При взгляде спереди проявляется также линия крыши, изящно переходящая от переднего стекла к задней части. Это дизайнерское решение создаёт ощущение целостности и завершенности. Визуальная лёгкость передней части усиливает общий стиль автомобиля, добавляя ему современности и динамичности.

Задний вид: конструктивные элементы и оформление

Фонари заднего света имеют вертикальную ориентацию и выделяются контрастными элементами, что улучшает видимость и безопасность при движении в темное время суток. Расположение номерного знака и освещения создает гармоничный ансамбль, завершая общий облик сзади.

Бамперы выполнены в соответствии с общим дизайном. Задний бампер выделяется прочностью и предназначен для защиты кузова при незначительных столкновениях. Он интегрирован с защитными вставками для предотвращения повреждений от неаккуратного маневрирования на парковке.

Внутреннее устройство включает в себя удобный доступ к багажному отделению благодаря широкому открыванию крышки. Это существенно упрощает погрузку и выгрузку вещей. Также стоит отметить наличие системы освещения в багажнике, что делает использование пространства более комфортным при низкой освещенности.

В целом, оформление задней части создает целостный образ, который объединяет функциональность и стиль, привнося современные детали в традиционную конструкцию автомобиля.

Боковой профиль: линии и формы кузова

Дверные линии оформлены так, чтобы подчеркивать элегантность модификации. Их форма, наряду с расположением ручек, обеспечивает удобный доступ внутрь. Рамка стекол гармонично вырисовывается, а контуры задних и передних арок колес подчёркивают спортивные задатки транспорта.

Задние стойки крыши имеют выраженный наклон, что увеличивает общий уровень жесткости конструкции и улучшает вид снаружи. Обрамление дверей и его материалы позволяют автомобилю выглядеть современно и стильно, придавая особое значение деталям.

Кроме того, боковой профиль выделяется четкими линиями, что способствует визуальному разделению пространства и акцентирует внимание на целостной форме. Кузовная панель имеет скошенные углы, что улучшает обтекаемость и эстетику, а также вносит вклад в уменьшение сопротивления воздуха.

Принимая во внимание устойчивую платформу, можно отметить, что форма кузова сочетает в себе как практичность, так и привлекательность. Все эти аспекты являются важными для понимания дизайна и конструктивных особенностей автомобиля с боковой стороны.

Технические детали передней части

Фары отличаются оригинальным дизайном и обеспечивают хорошую видимость в темное время суток. Они включают в себя галогеновые лампы, что гарантирует высокую яркость света при низком потреблении электроэнергии. Установка дополнительных противотуманных фонарей доступна для повышения безопасности в условиях плохой видимости.

Радиаторная решётка спроектирована с учётом охлаждения силового агрегата, а также выполнять роль эстетического элемента кузова. Решётка выполнена из прочных материалов, устойчивая к механическим повреждениям и воздействию внешней среды. Наличие воздухозаборников под бампером улучшает поток воздуха к радиатору, что положительно сказывается на работе двигателя.

Также не следует забывать о бампере, который выполнен из ударопрочных пластиковых композитов, обеспечивая защиту в случае мелких столкновений. Однако следует учитывать, что его конструкция должна быть тщательно проверена на отсутствие повреждений, так как это воздействует на безопасность пассажиров при авариях.

Наконец, стоит упомянуть о передней подвеске, которая включает в себя стойки МакФерсона и стабилизаторы поперечной устойчивости. Это обеспечивает надежность управления автомобилем и комфорт при движении по неровным дорогам.

Технические детали задней части

Крыша задней двери снабжена антикрылом, что не только придаёт автомобильному дизайну эстетическую завершенность, но и улучшает аэродинамику. Дверь багажника открывается вертикально, что облегчает доступ к грузовому отсеку. За счёт конструкции уменьшается вероятность повреждений при неосторожном открывании.

Подвеска задней оси представляет собой многорычажную систему, которая обеспечивает стабильность и комфорт при движении по неровным участкам. Это позволяет автомобилю сохранять устойчивость и управляемость, что важно при высоких скоростях и в условиях сложного рельефа.

Бампер, расположенный в задней части, выполнен из прочного пластика, что снижает риск повреждений при небольших столкновениях. Также он имеет защитную функцию, минимизируя последствия ударов.

Под капотом в задней части располагается система выхлопа, которая сконструирована для оптимального удаления отработанных газов. Правильная работа этой системы снижает уровень шума и загрязнение окружающей среды.

Колеса задней оси имеют размеры, согласующиеся с передними, что способствует сбалансированной ходовой части. Это улучшает общую управляемость автомобиля и делает его менее подверженным боковым сносам на высокой скорости.

Двери и окна: конструкция и механизмы

Двери и окна автомобиля имеют важное значение для безопасности, комфорта и шумоизоляции. Конструкция дверей включает в себя металлический каркас, обшивку и стеклоподъемники. Они фиксируются на петлях, обеспечивая легкость открывания и закрывания. При этом применяются высококачественные материалы, что увеличивает срок службы.

Механизм запирания, как правило, автоматизированный, что повышает удобство использования. Многие модели оснащены центральным замком, который управляет всеми дверями одновременно. Для повышения безопасности применяются многоточечные замки, которые фиксируют дверь в нескольких местах.

Стекла имеют антиударные свойства и защищены специальными пленками. В большинстве случаев двери оборудованы стеклоподъемниками с электро- или механическим управлением. Эти механизмы позволяют проникать солнечному свету внутрь и одновременно обеспечивают защиту от внешнего шума.

Кроме этого, в конструкции окон используются системы обогрева и функции управления с помощью кнопок на дверных панелях. Установлены также системы управления одним касанием, что обеспечивает дополнительный комфорт.

В качестве итогового дополнения, двери и окна каждого кузова предлагаются с несколькими вариантами отделки, что позволяет владельцам выбирать наиболее подходящий стиль интерьера и экстерьера. Работоспособность всех элементов системы требует регулярного ухода и проверки на износ, что поможет предотвратить возможные неисправности.

Элементы освещения: фары и фонари

Фары

• Основные типы фар:
  • Галогенные – наиболее распространенные, обеспечивают хороший световой поток, но имеют ограниченный срок службы.
  • Ксеноновые – более мощные, создают яркий свет, который ближе к дневному, увеличивают видимость, но требуют специальной установки.
  • Светодиодные – обладают длительным сроком службы, экономичны, однако могут быть дороже в замене.
• Регулировка фар: необходима для оптимизации освещения. Следует проверять уровень и направленность фар после любого ремонта передней части автомобиля.

Фонари

• Типы фонарей:
  • Стоп-сигналы – важны для безопасности, сигнализируют о намерении тормозить.
  • Габаритные огни – помогают другим участникам движения определить габариты автомобиля в темное время суток.
  • Задний ход – освещают пространство перед автомобилем при движении задним ходом.
• Советы по уходу:
  • Регулярно очищать фонари от загрязнений для поддержания яркости и видимости.
  • Проверять работоспособность всех огней, чтобы избежать штрафов и повысить безопасность.

Соблюдение всех нюансов установки и эксплуатации освещающих элементов способствует не только улучшению видимости, но и общему состоянию автомобиля, увеличивая его надежность на дороге.

Колёса и тормозная система: конструктивные особенности

Размеры и типы колесных дисков определяют управляемость и комфортную езду. Модель располагает легкосплавными и стальными дисками, размер которых составляет 14 дюймов. Это обеспечивает оптимальное соотношение между жесткостью и весом, что positively скажется на динамике автомобиля.

Шины имеют типоразмер 175/70 R14, обеспечивая хорошее сцепление с дорожным покрытием. Такие параметры способствуют стабильной работе на различных типах дорог. Рекомендуется использовать летние и зимние шины для повышения безопасности в зависимости от сезона.

Тормозная система включает в себя дисковые тормоза спереди и барабанные сзади. Дисковые тормоза задействованы в конструкции передних колес, что обеспечивает эффективное торможение и равномерное распределение нагрузки. Задние барабанные тормоза просты в обслуживании и обеспечивают адекватное торможение в легких условиях эксплуатации.

Система имеет гидравлический привод с усилителем, что снижает усилие на педали в процессе торможения. Это повышает комфортность управления в экстренных ситуациях. Регулярная проверка состояния тормозной жидкости и элементов системы гарантирует надежность торможения.

Также стоит обратить внимание на состояние резинок и пыльников тормозных механизмов. Качественная замена компонентов системы позволяет избежать потерь эффективности торможения и продлить срок службы приводов. Оптимальное состояние колёс и тормозной системы критично для безопасности передвижения.

Интерьер автомобиля: компоновка и материалы

Внутреннее пространство модели обладает функциональной и практичной компоновкой. Контур панелей выполнен с учётом эргономики, что обеспечивает удобство вождения. Все элементы управления расположены интуитивно, что минимизирует отвлечение водителя от дороги.

Сиденья имеют достаточную поддержку, ткани обивки устойчivy к износу, а также легко очищаются. Передние сиденья регулируются по высоте, что позволяет оптимально подстроить положение под индивидуальные предпочтения. Задний ряд пространственный, благоухает комфортом для пассажиров и обеспечивает достаточную вместимость для загрузки.

Пластиковые элементы отделки имеют добротное качество. Использование мягкого пластика в ключевых зонах уменьшает уровень шума и создает ощущение уюта. Приборная панель оформлена с акцентом на простоту, что облегчает восприятие основного функционала.

При помощи хорошо продуманной звукоизоляции достигается комфортная обстановка, что делает поездки более приятными. Варианты отделки включают несколько цветовых гамм, что позволяет выбрать наиболее подходящий стиль для интерьера. Подсветка приборов и кнопок обеспечивает хорошую видимость в темное время суток.

Для хранения мелких предметов предусмотрены подстаканники, карманы в дверях и центральный подлокотник с отсеком. Все это позволяет организовать пространство, не загромождая его лишними вещами. В комплектациях доступны также дополнительные системы мультимедиа, что делает время в пути более увлекательным.

Подвеска: схема и детали

Передавать устойчивость и комфорт при движении помогают независимая передняя и полу-независимая задняя подвески. Передняя часть конструкции состоит из важных компонентов, таких как амортизаторы, пружины и рычаги. В качестве амортизаторов используются газо-масляные, которые обеспечивают хорошую жесткость и управляемость. Лепестковые пружины гарантируют надёжную поддержку кузова.

Задняя подвеска выполнена по типу McPherson, что позволяет минимализировать вес и улучшить динамику. Ключевыми элементами являются пружины, амортизаторы и упругие элементы, которые помогают улучшить сцепление с дорогой и снизить уровень вибраций. Угол наклона задних колес корректируется с помощью регуляторов.

Схема подвески подразумевает наличие системы стабилизации, что позволяет снизить крены в поворотах, а также повысить стабильность при маневрировании. Также включены элементы, предназначенные для настройки высоты и жесткости, что может быть полезно для особых условий эксплуатации.

Способы крепления компонентов обеспечивают надежное соединение и долгую службу подвески. При необходимости замена деталей не требует обширных манипуляций, что уменьшает время на техническое обслуживание.

Рекомендуется периодически проверять состояние подвесных узлов, так как от их исправности зависит безопасность и комфорт поездки. Замена изношенных элементов улучшит поведение автомобиля на дороге.

Двигатель: расположение и технические параметры

Двигатель расположён спереди под капотом, обеспечивая эффективное распределение массы и доступ к системе обслуживания. Он исполнен в виде рядного четырёхцилиндрового агрегата, который сочетает в себе компактность и надёжность.

Технические параметры двигателя включают:

• Объём: 1.5 литра
• Мощность: 83-90 л.с.
• Крутящий момент: около 130 Нм
• Тип топлива: бензин АИ-92
• Система питания: инжекторная
• Трансмиссия: механическая и автоматическая (в зависимости от комплектации)

Максимальная скорость, которую может развивать автомобиль, составляет около 160 км/ч, что обеспечивается оптимальным сочетанием мощности и массы. Двигатель способен разгонять транспортное средство до 100 км/ч приблизительно за 12 секунд, демонстрируя хорошие динамические характеристики.

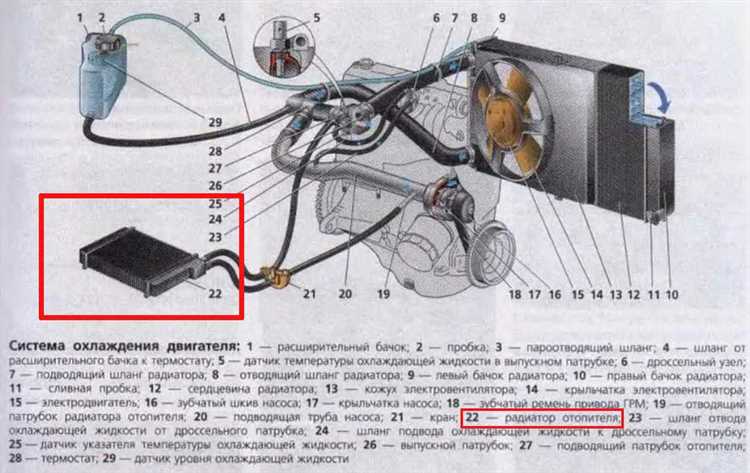

Контроль за температурным режимом обеспечивает надежная система охлаждения, что минимизирует риск перегрева даже в условиях интенсивной эксплуатации. Установка современных технологий позволяет достичь низкого уровня выбросов, соответствующего экологическим стандартам.

Регулярное техническое обслуживание двигателя, включая замену масла и фильтров, продлевает срок службы агрегата и поддерживает его эффективность.

Сравнение с другими моделями автомобиля

При сравнении данной модели с рядышком стоящими автомобилями, выделяются несколько ключевых аспектов, которые могут повлиять на выбор покупателя. В первую очередь, стоит обратить внимание на размерные характеристики. Например, автомобили марки Hyundai Accent и Kia Rio имеют схожие габариты, но отличаются более современным дизайном и уровнем оснащения.

Также стоит отметить, что под капотом рассматриваемого автомобиля находится этот же рядный четырехцилиндровый движок, что делает его схожим с моделями от Ford, такими как Fiesta. Однако, в сравнении с ними, можно выделить более простую конструкцию системы управления двигателем, что может отразиться на экономии топливных затрат.

Что касается интерьера, здесь конкурентные модели, такие как Renault Logan или Nissan Almera, предлагают более качественные отделочные материалы и дополнительное оборудование, повышающее комфорт во время поездки. Это может быть значительным фактором, если важно выбрать авто для длительных поездок.

На вопрос о безопасности можно ответить, что рассматриваемый автомобиль выделяется относительно малым числом систем активной безопасности по сравнению с новыми моделями Volkswagen Polo и Skoda Rapid, которые предлагают различные современные технологии помощи водителю.

В системе подвески модели также можно заметить разницу. Конкуренты предлагают более сложные решения, что обеспечивает лучший комфорт и управляемость на неровных дорогах. Тем не менее, рассматриваемая модель также имеет свои плюсы: ее система более устойчива к повреждениям, что снижает затраты на обслуживание.

В целом, выбор между данными автомобилями зависит от предпочтений покупателя: одни оценят простоту и доступность, другие – современное оснащение и уровень комфорта. Сравнение цен также играет немалую роль, здесь модель часто оказывается более привлекательной в финансовом плане. Каждая модель имеет свои сильные и слабые стороны, и важно учитывать личные потребности и условия эксплуатации.

Где найти схемы и изображения автомобиля

Наиболее удобный способ получить качественные изображения и проекты автомобиля — воспользоваться специализированными автомобильными форумами и сайтами, где автолюбители делятся материалами. Также не обойтись без профессиональных ресурсах и библиотек технической документации.

Рекомендуется посетить следующие ресурсы:

• Автодок — сайт с большим выбором технических схем и документации.
• Драйв2 — платформа автолюбителей, где можно найти фотографии и проекции автомобилей.
• Все Авто — ресурс с каталогами и схемами различных моделей.
• ФотоМашины — предлагает большую галерею автомобилей, включая схемы и чертежи.
• ТехЛитература — здесь можно найти книги и руководства по техническим аспектам различных моделей.

Кроме этого, не стоит забывать о социальных сетях. Группы и сообщества на платформах, таких как ВКонтакте или Facebook, часто содержат материалы, которые могут быть полезны.

Также можно посетить библиотеки автошкол или учебных заведений, где могут храниться распределённые ресурсы и специализированные руководства по моделям автомобилей.

Следует помнить, что при получении схем необходимо учитывать их авторские права и использовать их только с разрешения владельцев, если они защищены. Это позволит избежать неприятностей и поддержать авторов, создающих ценные материалы для автомобилистов.
